คอนโทรลเลอร์

คอนโทรลเลอร์

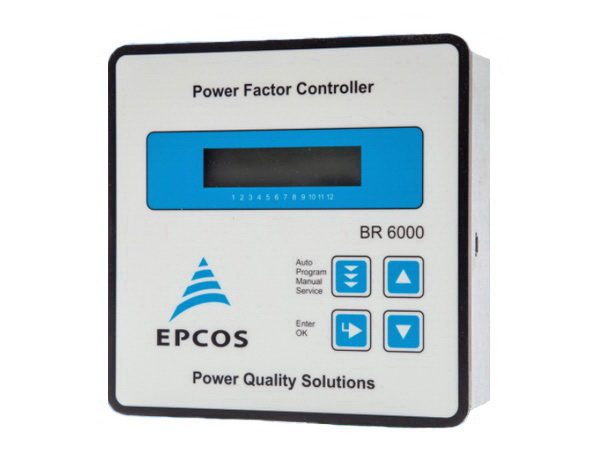

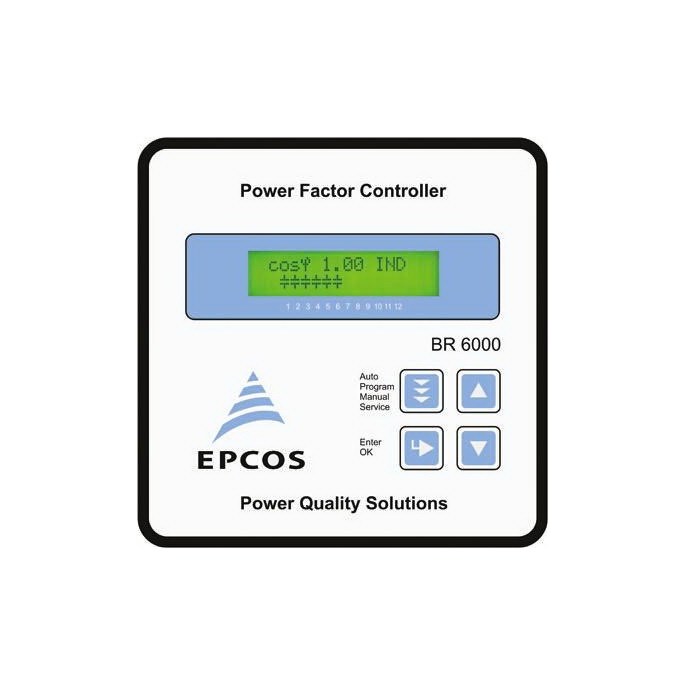

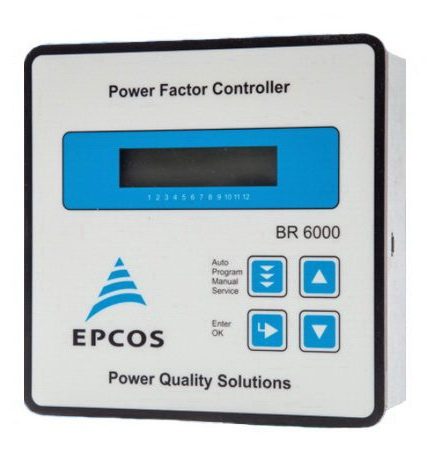

• รุ่น BR6000 สามารถแสดงค่า PF, A, V, W, VAR, VA, F, ฮอร์โมนิกส์และอุณหภูมิ

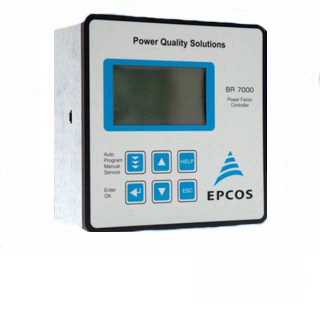

• รุ่น BR7000 สามารถแสดงค่า PF, A, V, W, VAR, VA, F, ฮอร์โมนิกส์และอุณหภูมิ

เครื่องควบคุมเพาเวอร์แฟคเตอร์ชนิด 3 เฟส

(3 – phase Power Factor Controller)

โดยทั่วไปเครื่องควบคุมเพาเวอร์แฟคเตอร์เป็นชนิด 1-เฟส (BR6000)

การต่อวงจรจะเป็นแบบรูปที่ 2 โดยวัดกระแสและแรงดันไฟฟ้าแบบ 1 เฟส การตัดต่อคาร์ปาซิเตอร์จะเป็น แบบ 3-เฟส การวัดวิเคราะห์ระบบจะเป็นแบบ 1-เฟส โดยประมาณว่าโหลดแต่ละเฟสมีขนาดเท่ากัน แต่ในความเป็นจริงค่าเพาเวอร์แฟกเตอร์และกิโลวาร์ แต่ละเฟสจะไม่เท่ากัน ทำให้การปรับค่าเพาเวอร์แฟกเตอร์ อาจจะผิดเพี้ยนได้ ปัจจุบันได้มีการพัฒนาเครื่องควบคุมเพาเวอร์แฟกเตอร์ ชนิด 3 เฟส ซึ่่งสามารถใช้วิเคราะห์คุณภาพไฟฟ้าและควบคุมเพาเวอร์แฟกเตอร์ แบบ 3 เฟส ได้ถูกต้องแม่นยำ เที่ยงตรงมากขึ้น นอกจากนี้ยังสามารถวิเคราะคุณภาพไฟฟ้าทั้งของระบบหม้อแปลงใหญ่และระบบคาปาซิเตอร์ในเวลาเดียวกันได้

เครื่องควบคุมเพาเวอร์แฟกเตอร์ ชนิด 3-เฟส

• หน้าจอเป็น LCD แสดงได้ทั้งรูปกราฟและตัวอักษร 8 บรรทัด
• สามารถควบคุมปาซิเตอร์ชนิด 3-เฟส หรือ 1-เฟส หรือผสมกันระหว่าง 1-เฟส และ 3 เฟส ยกตัวอย่างเช่น การควบคุมปาซิเตอร์ 1-เฟส 6 สเต็ป ผสมกับการควบคุม คาปาซิเตอร์ 3-เฟส 9 สเต็ป
• ระบบวัด วิเคราะห์ บันทึก ชนิด 3-เฟส สามารถแสดงค่าระบบไฟฟ้าได้ดังนี้ -กระแสไฟฟ้า -แรงดันไฟฟ้า -ความถี่ -เพาเวอร์แฟคเตอร์ -ค่ากำลังไฟฟ้า kVArที่ต้องการเพิ่ม -กำลังไฟฟ้า kVA -กำลังไฟฟ้า kW -กำลังไฟฟ้า kVAr -ฮาร์โมนิคส์ 1-31 -THDv -THDi
• รีเลย์ควบคุมได้ 15 สเต็ป
• รีเลย์เตือนภัย ข้อมูลข่าวสารและควบคุมพัดลม
• ระบบเชื่อมต่อ RS485 2 ชุด
• ข้อมูลข่าวสาร แสดงความผิดพลาดของระบบไฟพร้อมทั้งบันทึกเวลาเกิดเหตุการณ์
• แสดงและบันทึกค่าสูงสุด จำนวนครั้งที่คอนแทกเตอร์ทำงาน และจำนวนเวลาที่ปาซิเตอร์แต่ละสเต็ปทำงาน
• แสดงผลรูปแบบกราฟ
• เชื่อมต่อกับคอมพิวเตอร์ผ่าน RS 485 มีซอฟแวร์ (Window based) สำหรับการตั้งค่าบันทึกข้อมูลวิเคราะห์และแสดงผลของคุณภาพไฟฟ้า รวมทั้งส่งข้อมูลออกไปยังเครื่องพิมพ์

**ราคาอาจมีการเปลี่ยนแปลงโปรดเช็คราคาทางอีเมลก่อนสั่งซื้อสินค้า**
